Unión y acople rápido para tubo Tecalan en camiones: configuración, instalación y uso correcto

En los sistemas neumáticos de los camiones, una conexión segura y confiable es fundamental para evitar fugas de aire, pérdida de presión y fallas durante la operación.

Las uniones y acoples rápidos para tubo Tecalan permiten conectar, reparar o extender líneas neumáticas de manera rápida y eficiente, sin necesidad de utilizar herramientas complejas. Son ampliamente utilizados en sistemas de frenos, suspensión neumática, accesorios y diferentes circuitos de aire comprimido.

¿Qué es un tubo Tecalan?

El tubo Tecalan es una tubería plástica utilizada habitualmente en sistemas neumáticos de vehículos comerciales. Su flexibilidad, resistencia y facilidad de instalación lo convierten en una alternativa práctica para transportar aire comprimido.

En camiones y remolques puede encontrarse en diferentes diámetros, por lo que es importante seleccionar la unión o acople correspondiente a la medida exterior del tubo.

¿Qué es una unión rápida para Tecalan?

Una unión rápida es un accesorio diseñado para conectar dos tubos neumáticos sin utilizar abrazaderas ni sistemas de roscado directamente sobre la tubería.

Su funcionamiento es sencillo: el tubo se introduce en el cuerpo del acople hasta alcanzar el tope interno. Un mecanismo de retención mantiene el tubo sujeto, mientras que un sello interno ayuda a evitar pérdidas de aire.

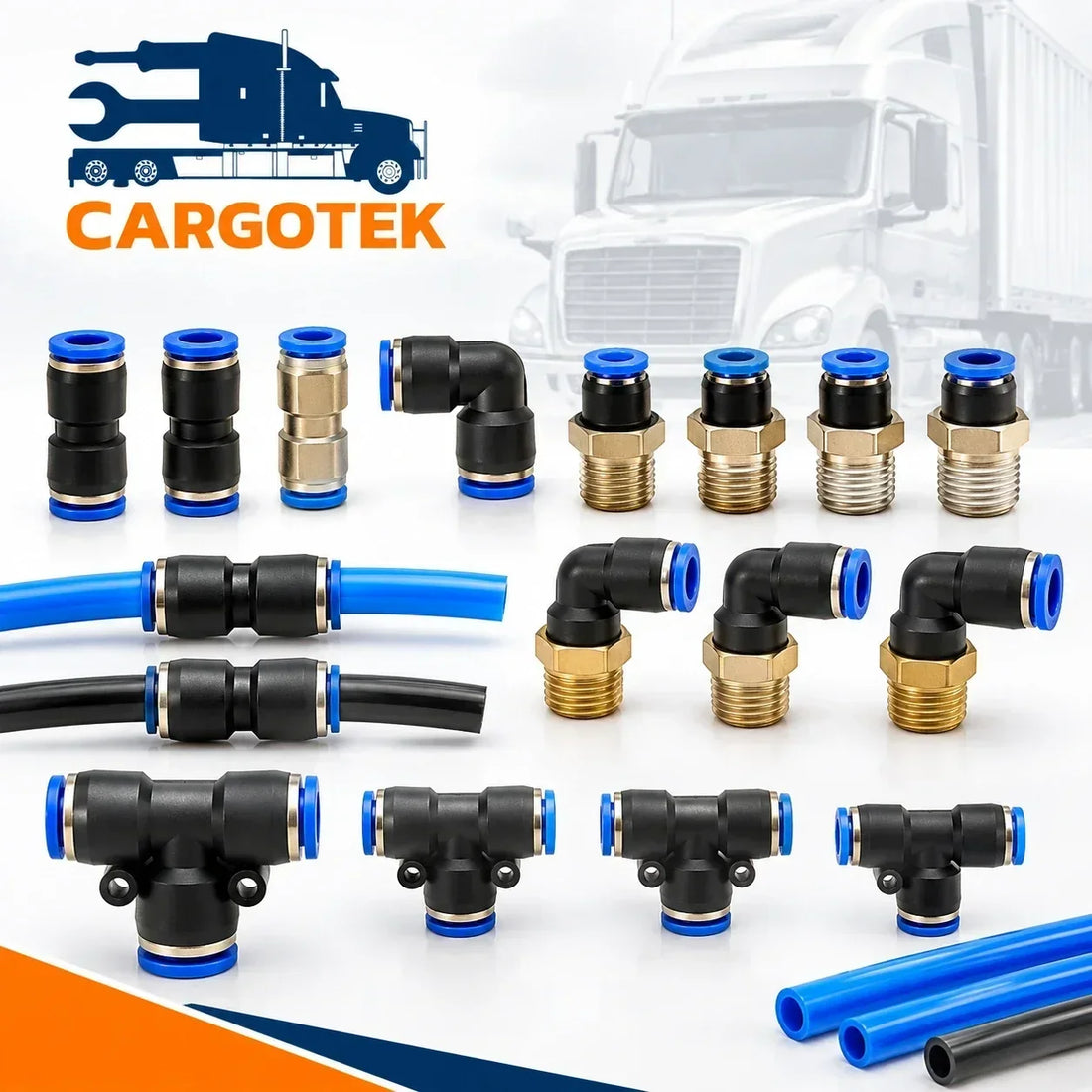

Dependiendo del modelo, existen uniones rectas, codos, tees, reducciones y diferentes configuraciones para adaptar las líneas neumáticas del camión.

¿Cómo configurar correctamente una conexión?

Antes de instalar una unión rápida, es importante identificar correctamente tres elementos:

1. Diámetro del tubo

Mida o verifique el diámetro exterior del tubo Tecalan. No seleccione el acople solamente por la apariencia del tubo.

2. Tipo de conexión

Determine si necesita una unión recta, codo, tee, reducción u otro tipo de conexión.

3. Aplicación

Considere dónde será instalada la conexión y las condiciones de trabajo: presión, temperatura, vibraciones y exposición a elementos externos.

Una selección incorrecta puede provocar fugas o que el tubo se desprenda durante el funcionamiento.

Instalación paso a paso

Paso 1: Despresurizar el sistema

Antes de realizar cualquier trabajo, asegúrese de que la línea neumática se encuentre sin presión. Nunca realice una reparación sobre una línea presurizada.

Paso 2: Cortar el tubo

El extremo del tubo debe estar limpio y realizarse un corte recto.

Un corte irregular, inclinado o dañado puede dificultar el correcto sellado dentro del acople.

Paso 3: Revisar el extremo del tubo

Compruebe que no existan grietas, deformaciones, cortes o daños en la zona que ingresará al acople.

Si el extremo está deteriorado, es recomendable cortar nuevamente hasta obtener una superficie limpia.

Paso 4: Insertar el tubo

Introduzca el tubo Tecalan directamente en el acople hasta el fondo.

Debe quedar correctamente insertado para que el sistema de retención y el sello interno puedan trabajar adecuadamente.

Paso 5: Verificar la conexión

Tire suavemente del tubo para comprobar que quedó retenido.

Posteriormente, presurice el sistema y revise la conexión para detectar posibles fugas.

¿Cómo retirar un tubo de un acople rápido?

Una de las principales ventajas de este sistema es que permite desmontar la conexión de forma relativamente sencilla.

Generalmente, se debe presionar el anillo de liberación del acople mientras se tira del tubo hacia afuera.

No se recomienda tirar con fuerza del tubo sin presionar previamente el mecanismo de liberación, ya que podría dañarse el tubo o el propio accesorio.

Errores frecuentes al instalar acoples rápidos

Al trabajar con conexiones neumáticas en camiones, algunos errores pueden reducir considerablemente la seguridad y duración de la instalación.

Utilizar una medida incorrecta

Un acople diseñado para un diámetro determinado no debe utilizarse con tubos de otra medida.

Cortar el tubo de forma irregular

El extremo debe quedar lo más recto y limpio posible para favorecer el correcto sellado.

Reutilizar tubos dañados

Si el extremo del tubo presenta desgaste, grietas o deformaciones, es preferible cortar la sección dañada antes de realizar una nueva conexión.

No revisar fugas

Una conexión aparentemente correcta puede presentar una pequeña fuga. Después de la instalación, siempre debe realizarse una inspección del sistema.

Instalar la conexión sometida a tensión

Evite que el tubo quede excesivamente doblado, tensionado o sometido a movimientos que puedan ejercer fuerza sobre el acople.

Ventajas de utilizar uniones rápidas para Tecalan

Las conexiones rápidas ofrecen varias ventajas para los trabajos de mantención de camiones:

• Instalación rápida.
• Facilitan reparaciones en terreno.
• No requieren herramientas complejas para la conexión.
• Permiten reemplazar o extender líneas neumáticas.
• Reducen el tiempo de mantenimiento.
• Existe una amplia variedad de configuraciones y medidas.
• Facilitan la organización de circuitos neumáticos.

¿Dónde se utilizan en un camión?

Las uniones y acoples para Tecalan pueden utilizarse en diferentes circuitos neumáticos, dependiendo de las especificaciones del vehículo y del componente.

Entre sus aplicaciones se encuentran:

• Líneas de aire comprimido.
• Sistemas neumáticos auxiliares.
• Suspensión neumática.
• Circuitos de accesorios.
• Conexiones entre componentes neumáticos.
• Reparaciones y extensiones de tuberías.

Importante: en sistemas relacionados con el frenado del vehículo, se deben utilizar componentes adecuados para esa aplicación y respetar siempre las especificaciones del fabricante y las normas de seguridad correspondientes.

¿Cómo elegir el acople correcto?

Antes de comprar una unión rápida para tu camión, revisa:

Medida: diámetro exterior del tubo Tecalan.

Configuración: recta, codo, tee, reducción u otra alternativa.

Tipo de conexión: verifica la rosca o conexión que requiere el otro componente.

Presión de trabajo: debe ser compatible con las condiciones del sistema.

Material: selecciona un componente apropiado para el ambiente de trabajo del vehículo.

Aplicación: confirma que el accesorio sea adecuado para el circuito donde será instalado.

Mantención preventiva

Una revisión periódica de las conexiones neumáticas puede ayudar a detectar problemas antes de que provoquen una falla.

Durante la inspección, revise:

• Fugas de aire.
• Tubos agrietados o endurecidos.
• Conexiones sueltas.
• Daños en los acoples.
• Tubos doblados excesivamente.
• Desgaste producido por roce o vibración.

Detectar una fuga pequeña a tiempo puede evitar una pérdida mayor de presión y reducir el riesgo de una falla durante la operación.

Conclusión

Las uniones y acoples rápidos para tubo Tecalan son una solución práctica para conectar y reparar líneas neumáticas en camiones y remolques. Una correcta selección de la medida, una preparación adecuada del tubo y una instalación cuidadosa son fundamentales para obtener una conexión segura y libre de fugas.

Para trabajos de mantención profesional, siempre se debe verificar que el componente seleccionado sea compatible con la presión, temperatura y aplicación específica del sistema neumático.
